高頻加熱設(shè)備：鋼管端頭局部退火的高效方案，為熱軋縮口、封口工藝保駕護(hù)航

利用高頻加熱設(shè)備對(duì)鋼管端頭進(jìn)行局部加熱退火，能精準(zhǔn)軟化端頭材質(zhì)，為后續(xù)的熱軋縮口、封口等工藝提供理想的塑性基礎(chǔ)。這種局部熱處理方式不僅效率遠(yuǎn)超整體退火，更能避免鋼管非加工區(qū)域的性能損耗，是鋼管深加工領(lǐng)域的高效解決方案。

鋼管端頭退火的核心需求：為什么必須 “局部加熱”？

• 端頭開裂（尤其是壁厚＞3mm 的鋼管，硬度過高導(dǎo)致塑性不足）；

• 縮口 / 封口后尺寸精度差（應(yīng)力釋放不均勻?qū)е伦冃危?/p>

• 模具磨損快（硬度過高的鋼管對(duì)軋輥、模具沖擊力大）。

因此，需通過局部退火（僅加熱端頭 100-300mm 范圍）降低其硬度（如從 HRC25 降至 HRC15 以下），提升延伸率（從 15% 提升至 25% 以上），為后續(xù)工藝創(chuàng)造條件。

高頻加熱設(shè)備的局部退火優(yōu)勢(shì)：精準(zhǔn)、高效、節(jié)能

1. 加熱范圍精準(zhǔn)可控，避免 “誤傷” 非加工區(qū)

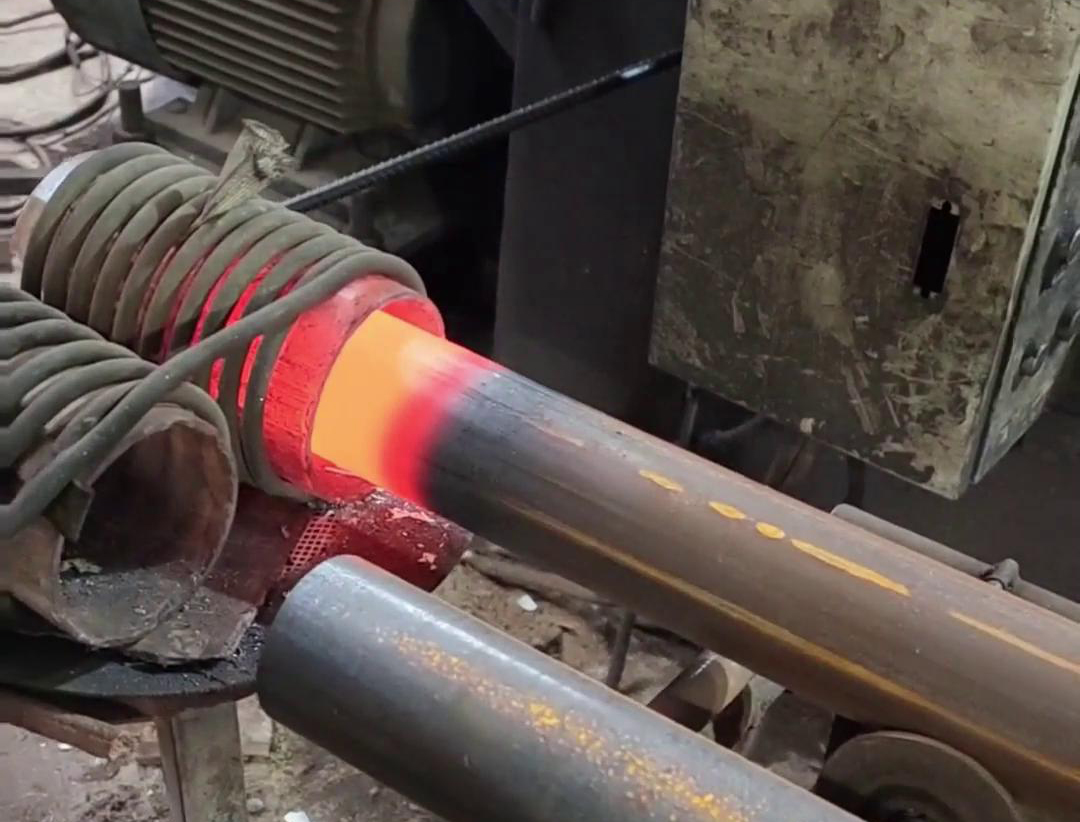

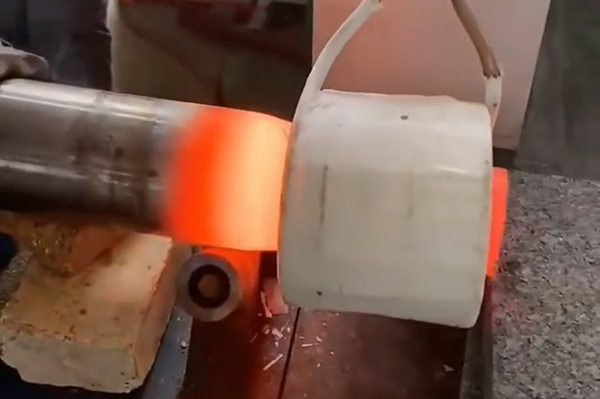

• 線圈設(shè)計(jì)：采用環(huán)形感應(yīng)線圈（內(nèi)徑比鋼管外徑大 2-3mm），僅包裹鋼管端頭需退火的區(qū)域（長度可通過線圈寬度調(diào)節(jié)，如 100mm 線圈對(duì)應(yīng) 100mm 退火長度）；

• 磁場(chǎng)聚焦：高頻電流（10-30kHz）的集膚效應(yīng)使熱量集中在端頭表層，再通過熱傳導(dǎo)向內(nèi)部擴(kuò)散，確保退火范圍精準(zhǔn)（端頭外 100mm 處溫度≤100℃，非加工區(qū)性能不受影響）。

2. 加熱速度快，單根處理時(shí)間縮短 70%

• 效率對(duì)比：

• 整體退火爐：加熱一根 6 米長鋼管需 30-40 分鐘，且需批量處理（能耗高）；

• 高頻加熱設(shè)備：?jiǎn)胃摴芏祟^退火僅需 30-60 秒（根據(jù)管徑、壁厚調(diào)整），支持單根連續(xù)作業(yè)，適合小批量、多規(guī)格生產(chǎn)；

• 實(shí)例：直徑 50mm、壁厚 4mm 的 20# 鋼管，端頭退火長度 150mm，高頻加熱設(shè)定溫度 650℃（奧氏體化溫度以下，避免晶粒粗大），40 秒即可完成，硬度從 HRC26 降至 HRC12，延伸率提升至 28%。

3. 溫度均勻，退火后性能穩(wěn)定

• 控溫精度：配備紅外測(cè)溫儀，實(shí)時(shí)監(jiān)測(cè)端頭溫度，偏差≤10℃，確保退火區(qū)域硬度均勻（同一截面硬度偏差≤2HRC）；

• 性能優(yōu)勢(shì)：退火后鋼管端頭塑性一致，后續(xù)熱軋縮口時(shí)變形均勻，尺寸精度可達(dá) ±0.1mm（傳統(tǒng)未退火工藝尺寸偏差≥0.5mm）。

適配工藝：為熱軋縮口、封口提供 “最佳塑性”

1. 熱軋縮口工藝

• 需求：將鋼管端頭直徑從 50mm 縮至 30mm，要求縮口處無褶皺、無裂紋；

• 高頻退火作用：端頭退火后硬度降低，在軋輥壓力下可均勻變形，縮口處壁厚變化平緩（從 4mm 增至 5mm，無局部減?。细衤蕪?60% 提升至 95%。

2. 封口工藝

• 需求：將鋼管端頭壓合密封，要求焊縫緊密、無開裂；

• 高頻退火作用：端頭軟化后，壓合時(shí)應(yīng)力可均勻釋放，避免硬度過高導(dǎo)致的 “壓裂”，封口強(qiáng)度提升 30%（可承受 0.5MPa 水壓無泄漏）。

高頻加熱退火的操作流程：簡(jiǎn)單易上手

1. 預(yù)處理：清理鋼管端頭油污、氧化皮，確保加熱均勻；

2. 設(shè)備調(diào)試：根據(jù)鋼管規(guī)格（直徑、壁厚）設(shè)定參數(shù)（如直徑 50mm 鋼管：功率 30kW，溫度 650℃，加熱時(shí)間 40 秒）；

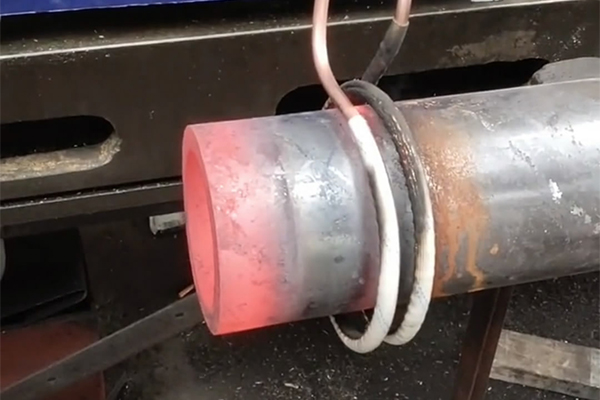

3. 局部加熱：將鋼管端頭插入感應(yīng)線圈，啟動(dòng)設(shè)備，加熱至設(shè)定溫度后自動(dòng)斷電；

4. 緩冷退火：取出后用保溫棉包裹端頭，緩慢冷卻至室溫（避免快速冷卻導(dǎo)致的二次硬化）；

5. 性能檢測(cè)：用硬度計(jì)檢測(cè)端頭硬度（達(dá)標(biāo)后進(jìn)入后續(xù)縮口 / 封口工序）。
