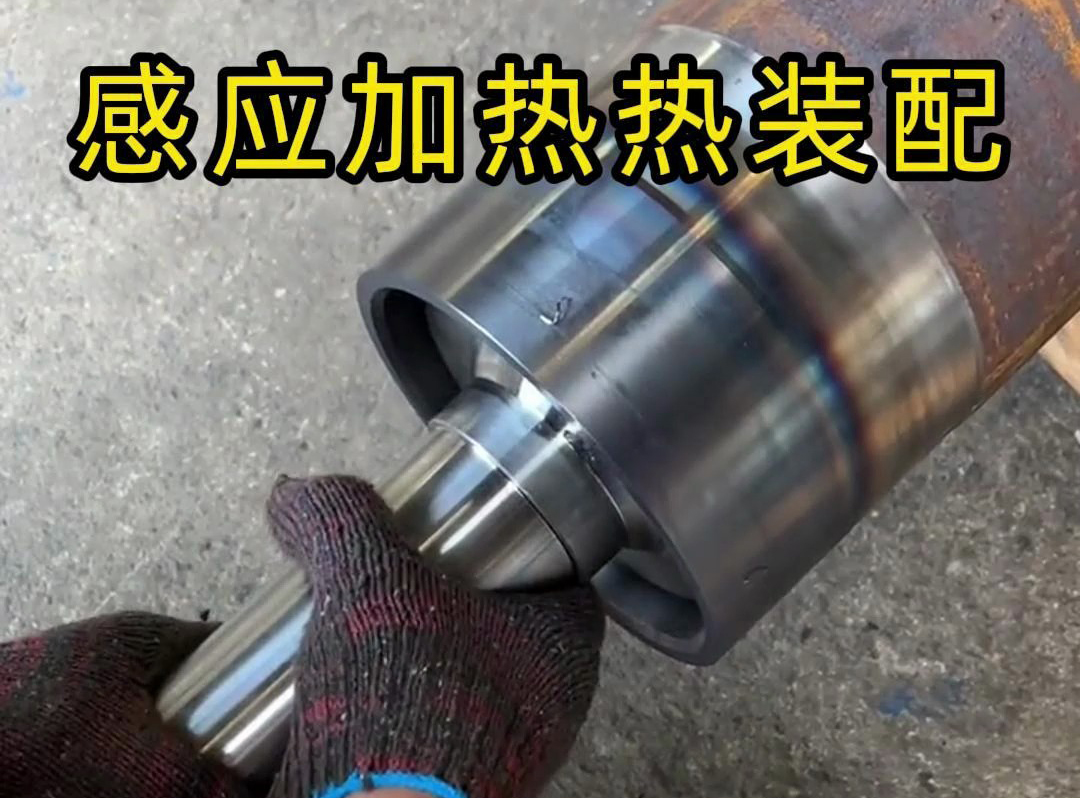

高頻加熱鋼管熱擴(kuò)裝配工藝：過盈配合的高效實現(xiàn)方案

在機(jī)械裝配中，鋼管與軸、套筒的過盈配合（如傳動軸與鋼管的連接、液壓管路與套筒的固定）需通過 “強制裝配” 實現(xiàn)緊密結(jié)合，但冷態(tài)壓裝易導(dǎo)致鋼管變形或配合件損傷。高頻加熱機(jī)憑借 “局部快速加熱 - 鋼管熱擴(kuò) - 壓力裝配” 的工藝邏輯，通過精準(zhǔn)控制鋼管熱膨脹量，實現(xiàn)過盈配合的高效、無損裝配，成為過盈連接的優(yōu)選方案。

熱擴(kuò)裝配核心原理：利用熱膨脹消除過盈量

• 高頻感應(yīng)生熱：將高頻加熱機(jī)的環(huán)形線圈套在鋼管待裝配部位（長度通常 50-200mm），10-30kHz 高頻電流產(chǎn)生交變磁場，鋼管內(nèi)部產(chǎn)生渦流快速升溫，30-60 秒內(nèi)即可達(dá)到 80-200℃（根據(jù)過盈量計算所需溫度）；

• 定向熱膨脹：金屬熱膨脹特性使鋼管內(nèi)徑隨溫度升高而增大（碳鋼線膨脹系數(shù)約 11×10??/℃），例如：φ100mm 鋼管加熱至 150℃時，內(nèi)徑膨脹量≈0.17mm（足以抵消 0.05-0.2mm 的過盈量），過盈配合轉(zhuǎn)變?yōu)殚g隙配合（間隙 0.02-0.05mm）；

• 壓力裝配固定：在鋼管熱態(tài)下（保持膨脹狀態(tài)），通過液壓機(jī)或手動壓力裝置將配合件（軸或套筒）推入鋼管內(nèi)部，冷卻后鋼管收縮，依靠過盈量恢復(fù)實現(xiàn)緊密結(jié)合，無需額外固定即可承受軸向力與扭矩。

高頻加熱熱擴(kuò)的關(guān)鍵工藝控制

1. 加熱溫度：匹配過盈量的 “臨界值”

• 示例：φ80mm 鋼管與軸的過盈量 0.1mm，碳鋼 α=11×10??/℃，則 T≈（0.1+0.03）/(11×10??×80)≈148℃，實際設(shè)定溫度 150℃即可滿足需求。

• 控溫方式：通過紅外測溫儀實時監(jiān)測鋼管表面溫度（精度 ±5℃），高頻加熱機(jī)自動調(diào)節(jié)功率（5-30kW），避免超溫。

2. 加熱區(qū)域：限定膨脹范圍，減少熱影響

• 線圈定制：根據(jù)鋼管外徑與加熱長度定制環(huán)形感應(yīng)線圈（寬度與加熱區(qū)域匹配），確保磁場集中，非加熱區(qū)溫度≤50℃（幾乎無膨脹）；

• 熱影響區(qū)控制：加熱區(qū)與非加熱區(qū)的溫度梯度≤100℃/mm，避免鋼管因溫差產(chǎn)生內(nèi)應(yīng)力（冷卻后可能導(dǎo)致彎曲，直線度誤差≤0.1mm/m）。

3. 裝配時機(jī)與壓力：趁熱快速完成

• 時間控制：從加熱完成到裝配結(jié)束需≤30 秒（鋼管自然冷卻速度約 2-3℃/ 秒，避免膨脹量不足）；

• 壓力參數(shù)：根據(jù)配合面積計算裝配壓力（通常 0.5-2MPa），液壓機(jī)采用 “緩慢加壓 - 快速到位” 模式，壓力均勻施加于配合件端面，避免偏心裝配（同軸度誤差≤0.03mm）。

相比傳統(tǒng)冷裝 / 熱裝工藝的優(yōu)勢

典型應(yīng)用場景

• 機(jī)械傳動：傳動軸與鋼管的過盈連接（如起重機(jī)伸縮臂、機(jī)床主軸），裝配后可傳遞≥500N?m 扭矩；

• 液壓管路：高壓油管與套筒的密封裝配，熱擴(kuò)后配合面貼合緊密，耐壓≥30MPa 無泄漏；

• 鋼結(jié)構(gòu)連接：大型鋼管與法蘭的過盈固定，避免焊接導(dǎo)致的應(yīng)力集中，適合振動工況（如橋梁支座）。
