簡易鍛造加熱爐：棒料自動化中頻加熱輸送系統

在金屬鍛造生產線中，棒料的加熱效率與輸送連續性直接影響鍛造節奏，簡易鍛造加熱爐通過 “自動送料 + 中頻加熱 + 產線推送” 的一體化設計，將棒料加熱流程從 “人工干預” 升級為 “自動化流轉”，尤其適配中小批量鍛造場景的效率需求。

系統核心構成：三段式自動化流程

1. 自動送料單元：穩定供給棒料

• 結構設計：采用傾斜料槽或鏈?zhǔn)剿土蠙C(jī)構，可容納 φ10-50mm、長度 300-800mm 的金屬棒料（如碳鋼、合金鋼），通過氣動推桿或伺服電機驅動，將單根棒料精準推送至輸送軌道；

• 適配性：可根據棒料直徑更換料槽擋板，避免多根棒料同時滾落，送料間隔可通過 PLC 設定（與加熱時間匹配，通常 10-30 秒 / 根），確保后續加熱線圈內始終有料可加，無空爐等待。

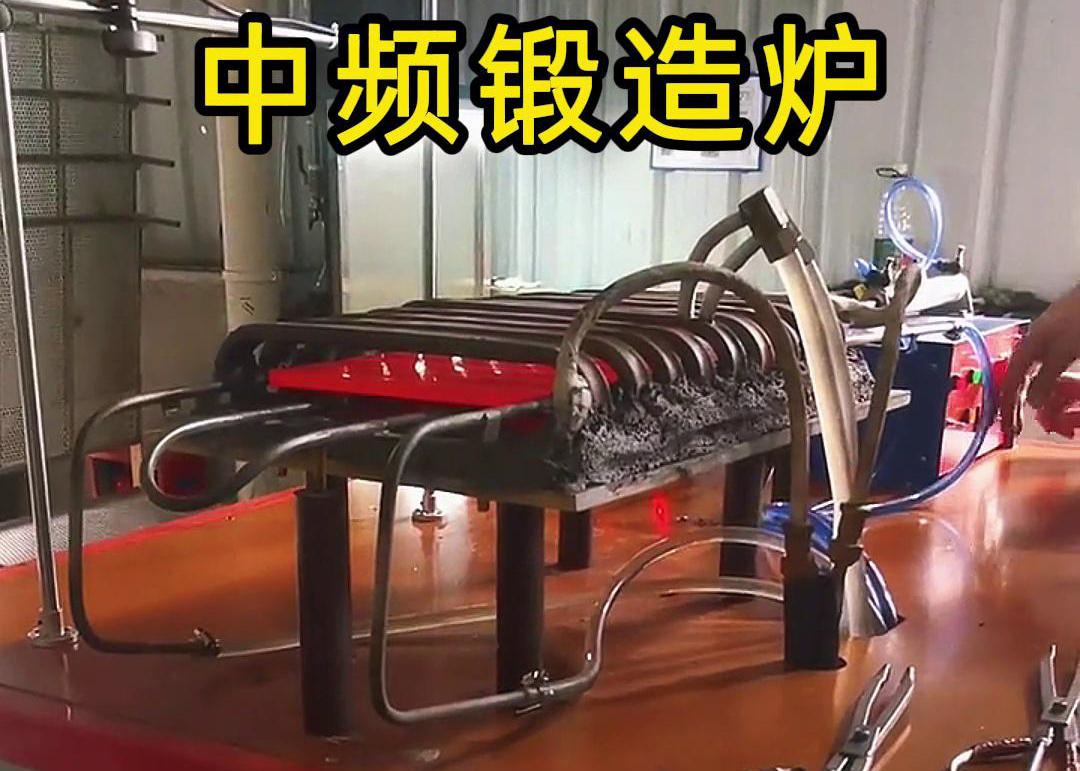

2. 中頻加熱設備：高效升溫至鍛造溫度

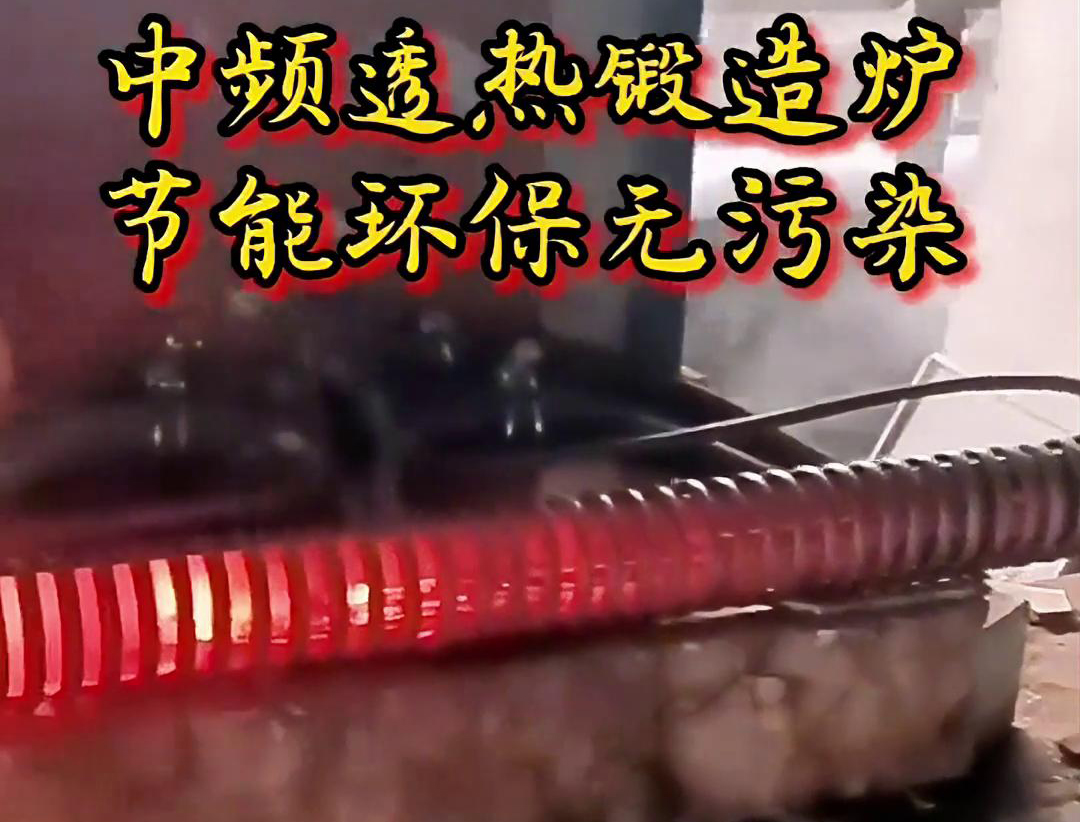

• 加熱核心：中頻感應線圈（頻率 1-10kHz）為加熱主體，棒料進入線圈后，在交變磁場作用下自身產生渦流生熱，3-8 分鐘內即可將 φ20-30mm 的碳鋼棒料從常溫加熱至 1100-1250℃（鍛造所需的奧氏體化溫度）；

• 控溫邏輯：紅外測溫儀實時監測棒料出口溫度，當達到設定值（如 1150℃）時，反饋信號至中頻設備，自動降低功率或觸發推送指令，避免過燒（溫度超過 1300℃易導致晶粒粗大）；

• 能耗優勢：中頻加熱熱效率達 60%-70%（高于燃煤爐的 30%），單根 φ25mm×500mm 碳鋼棒料加熱耗電量約 0.5 度，較傳統加熱方式節能 40% 以上。

3. 自動推送機構：熱態棒料銜接鍛造產線

• 推送時機：棒料加熱達標后，線圈末端的氣動推桿或撥料裝置動作，將熱態棒料沿滑軌推送至鍛造產線（如鍛壓機、鍛錘工位），推送距離可根據產線布局調整（通常 1-3 米）；

• 防燙設計：推送機構與熱態棒料接觸部位采用耐高溫材料（如陶瓷、耐熱鋼），避免長期高溫導致的部件變形，確保推送精度（棒料落點偏差≤5mm），不影響后續鍛造定位。

適配場景與核心優勢

1. 適配中小規格棒料的連續加熱

2. 降低人工強度，提升操作安全性

3. 結構簡易，便于快速部署與維護

整套系統占地面積約 5-8㎡（含送料區、加熱區、推送區），無需復雜地基施工，通電即可調試使用；核心部件（中頻電源、感應線圈、推送氣缸）均為標準化組件，故障時更換便捷，維護成本低于全自動大型加熱線，適合資金有限的中小型鍛造車間。
