超高頻淬火熱處理：讓螺絲堅固不崩斷的關鍵工藝

螺絲淬火熱處理：超高頻技術實現(xiàn) “堅固與抗崩斷” 平衡

超高頻淬火機：精準調控螺絲性能的核心設備

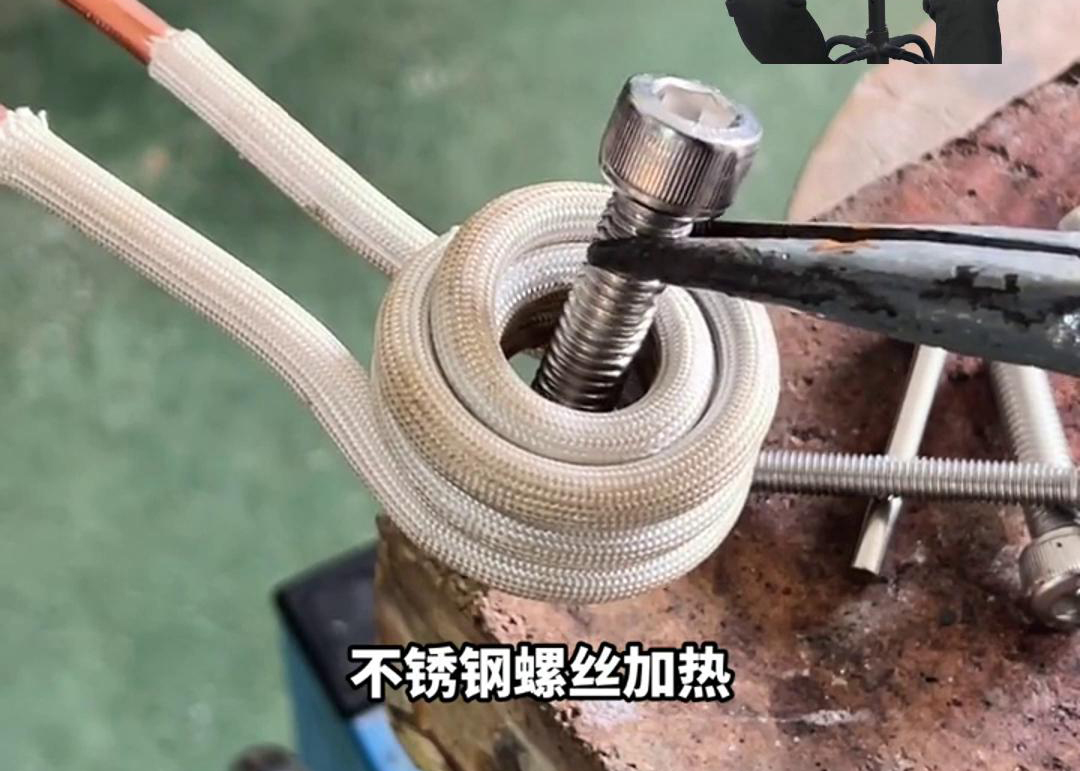

螺絲作為機械連接的核心部件，需同時滿足高強度（抗拉伸、抗剪切） 與高韌性（抗沖擊、防崩斷） 的雙重要求，而超高頻淬火熱處理正是通過精準調控 “表面硬度” 與 “芯部韌性” 的梯度平衡，實現(xiàn)這一目標的關鍵工藝。以下從原理、核心參數(shù)控制及優(yōu)勢三方面展開說明：

一、超高頻淬火對螺絲 “堅固不崩斷” 的作用原理

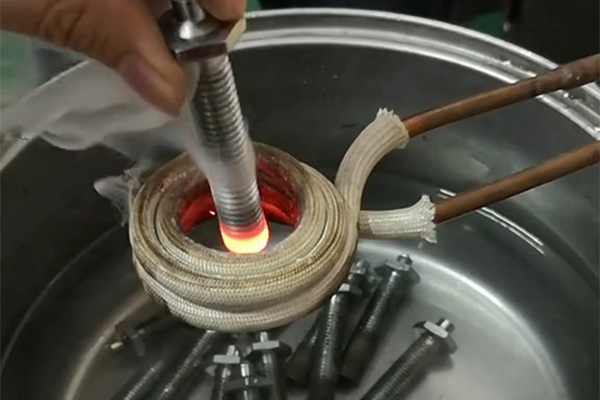

• 表層淬火強化：超高頻感應線圈產(chǎn)生的交變磁場作用于螺絲表面，使表層（通常 0.2-1mm 深度）快速升溫至奧氏體化溫度，隨后通過水或油介質快速冷卻，轉變?yōu)楦哂捕鹊鸟R氏體組織（硬度可達 HRC 55-62），提升螺絲表面耐磨性、抗剪切能力（避免滑絲、螺紋磨損）。

• 芯部韌性保留：超高頻加熱集中在表層，芯部因熱傳導時間短，溫度未達奧氏體化臨界點，仍保持原始的鐵素體 + 珠光體組織（硬度 HRC 25-35），保留良好的塑性與韌性（抗沖擊時不易脆斷）。

這種 “表硬芯韌” 的結構，讓螺絲既能承受高強度擰緊力，又能在遭遇振動、沖擊時通過芯部韌性緩沖應力，避免崩斷。

二、超高頻淬火的關鍵參數(shù)控制（時間 + 溫度）

1. 溫度控制：避免 “過燒脆化” 或 “欠熱軟質”

• 中碳鋼（45# 螺絲，常見于 8.8 級螺栓）：
  奧氏體化溫度需控制在820-860℃。溫度過低（＜820℃），表層奧氏體化不充分，淬火后硬度不足（＜HRC 50），易滑絲；溫度過高（＞860℃），晶粒粗大，淬火后馬氏體脆性增加，受沖擊時直接崩斷。

• 合金鋼（40Cr 螺絲，常見于 10.9 級高強度螺栓）：
  因含 Cr 元素提升淬透性，溫度可略低至800-840℃，避免 Cr 元素過度固溶導致的韌性下降。

2. 時間控制：確保 “表層達標 + 芯部未過熱”

• 小直徑螺絲（M6-M10）：加熱時間 2-4 秒，確保表層 1-2mm 深度達到淬火溫度，芯部溫度＜700℃（未奧氏體化），保留韌性；

• 大直徑螺絲（M12-M20）：加熱時間 5-10 秒，適當加深硬化層（1.5-3mm），但需避免芯部溫度超過 Ac3 臨界點（約 727℃），否則芯部也會淬硬變脆。

3. 冷卻控制：匹配材質的淬透性

• 中碳鋼（45#）：用水冷（冷卻速度＞300℃/s），確保表層快速轉變?yōu)轳R氏體；

• 合金鋼（40Cr）：用油冷（冷卻速度 100-200℃/s），避免過快冷卻導致的內應力過大（易開裂）。

三、超高頻淬火相比傳統(tǒng)工藝的優(yōu)勢（為何更適合螺絲處理）

1. 變形量極小：
   超高頻加熱集中在表層，芯部溫度低，熱應力小，螺絲的直線度、螺紋精度偏差≤0.02mm（傳統(tǒng)箱式淬火偏差＞0.1mm），無需后續(xù)校直，直接滿足裝配要求。
2. 效率與能耗優(yōu)勢：
   單顆螺絲加熱時間僅 2-10 秒，配合自動化送料， hourly 處理量可達 500-1000 顆，能耗僅為箱式淬火的 1/3（無整體加熱浪費）。
3. 性能穩(wěn)定性更高：
   傳統(tǒng)火焰淬火易因加熱不均導致 “局部過燒”，而超高頻感應加熱通過定制線圈（貼合螺絲螺紋輪廓）實現(xiàn)均勻加熱，同批次螺絲硬度偏差≤HRC 3（火焰淬火偏差＞HRC 5），大幅降低崩斷風險。

四、后續(xù)回火：消除內應力，進一步提升抗崩斷能力

• 目的：減少馬氏體脆性，保留 90% 以上硬度（HRC 50-58），同時釋放內應力（應力消除率＞80%）。

• 效果：經(jīng)回火后，螺絲的沖擊韌性（αk）從淬火后的＜20J/cm2 提升至≥30J/cm2，在遭遇突發(fā)過載時不易崩斷。

總結
